監控室

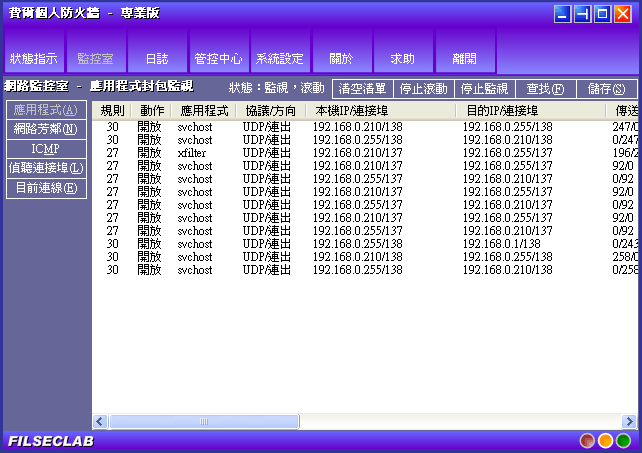

監控室用來即時監控網路活動，它包括應用程式監控、網路芳鄰監控、ICMP監控、偵聽連接埠監控和 目前連線監控。畫面如下：


點選看大圖

操作

在清單上點選右鍵將彈出一個彈出菜單，此菜單中包括對此清單的所有操作。關於彈出菜單的詳細 介紹請參考 這裡。

按兩下監控記錄，將彈出內容對話框，內容對話框可以顯示應用程式和封包的各種內容資訊，關於詳 細說明請參考 這裡。

字段介紹

  • 規則： 匹配的規則編號，此封包的管制動作就是來自此規則。只有效於 應用程式、網路芳鄰 和 ICMP 監控
  • 動作： 管制動作，可以是 開放、拒絕、詢問、偵聽或過濾
  • 應用程式： 應用程式的檔案名
  • PID： 行程ID，只有效於偵聽連接埠監控
  • 協議： 協議，可以是 TCP, UDP, ICMP, HTTP, FTP, TELNET, POP3, SMTP, NNTP
  • 方向： 連線方向，可以是 連入 或 連出。注意：這個連線方向指的不是傳送和接收，而是決定於連線的發起者。比如：A 要求連線到 B，B 接受請求並建立連線，則此連線方向為 A -> B，即使 B 向 A 傳送數據，但連線方向仍然是 A -> B
  • 本機 IP： 本機 IP 地址
  • 本機主機： 本機主機名稱，只有效於網路芳鄰監控
  • 本機連接埠： 本機連接埠
  • 偵聽連接埠： 偵聽連接埠，只有效於偵聽連接埠監控
  • 遠端 IP： 遠端 IP 地址
  • 遠端主機： 遠端主機名稱，只有效於網路芳鄰監控
  • 遠端連接埠： 遠端連接埠
  • 狀態： 可以是 SEND, RECV 或 RDSD. SEND 代表傳送，RECV 代表接收，RDSD 代表既有傳送也有接收。只有效於網路芳鄰和 ICMP 監控
  • 傳送： 出流量，傳送的位元組數
  • 接受： 進流量，接受的位元組數
  • 流量： 傳送或接收的位元組數。只有效於 ICMP 監控
  • 時間： 封包被捕獲的時間
  • 開始時間： 連線建立時間或偵聽連接埠創建時間，只有效於偵聽連接埠監控和目前連線監控
  • 描述： 封包的擴展描述資訊，關於詳細說明請參考下一節
  • 完整路徑： 應用程式的完整路徑和檔案名

    描述說明

  • SEND： 此封包為傳送的數據包
  • RECV： 此封包為接收的數據包
  • RDSD： 此連線即傳送又接收了數據包
  • RT： 規則類型編號，含義是： 6 和 10 代表應用程式規則； 7 代表網站規則； 8 代表網路芳鄰規則； 9 代表 ICMP 規則
  • ACK, SYN, PSH, FIN, RST, URG： 是 TCP 協議的選項，一般使用者不用理會這些資訊，專業人士可以參考 RFC793 檢視關於選項的詳細說明
  • No.： 規則編號和類型
  • ICMP： ICMP 說明，一般使用者不用理會這些資訊，專業人士可以參考 RFC777 檢視詳細說明
  • URL： 網站地址，如果存取了某些網站，描述中將記錄下此網站的地址
